工程名称：桂林人和阳朔戏楼项目-中庭ETFE钢膜结构工程

建设地点：广西省阳朔县

完工时间：2017年04月

施工单位：深圳市三鑫膜结构有限公司

一、工程概况

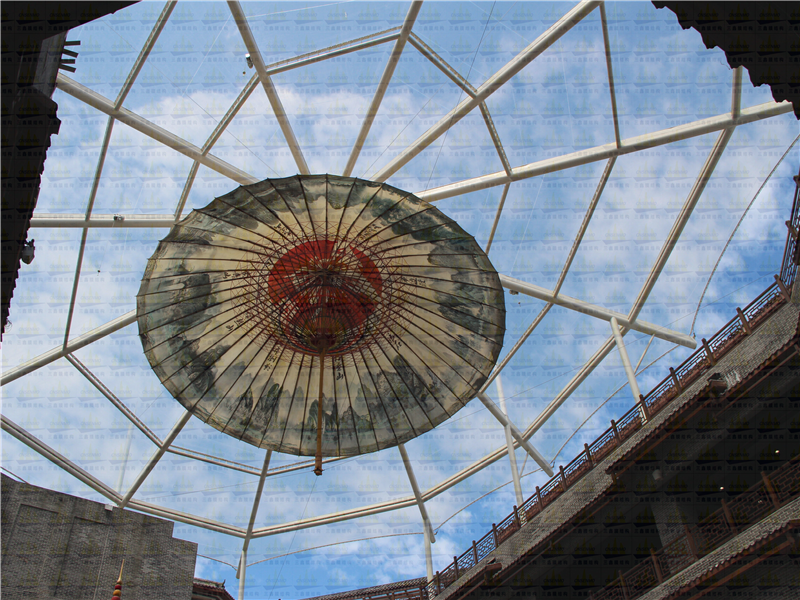

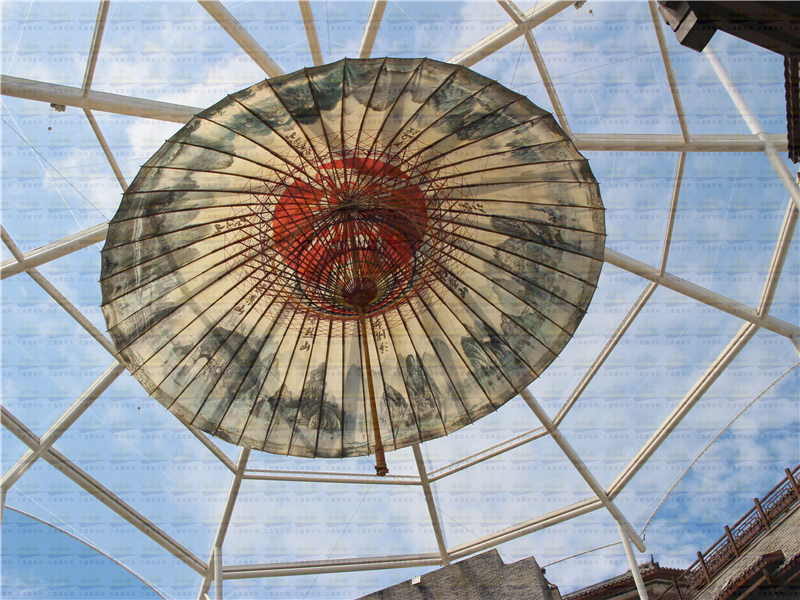

桂林人和阳朔戏楼项目-中庭ETFE钢膜结构工程 ，位于广西省阳朔县，中心地带阳朔戏楼古语有云" 桂林山水甲天下，阳朔山水甲桂林 "之美誉。本工程钢结构为钢圆管、屋面部分由ETFE膜结构工程组成，钢架下部悬挂一柄重达两吨、直径为16m的装饰雨伞，增加了整体结构的美观效果，膜材展开面积共计1300平方。近年来：随着ETFE膜材被更加广泛的应用，新型的结构形式组合也越来越满足了建筑设计的要求。此工程不仅完美的体现了钢索、钢结构、膜结构的建筑设计要求，从结构形式下，钢索与膜结构、钢索与钢结构悬挑组合，极致体现桂林人和阳朔戏楼项目-中庭ETFE钢膜结构工程的设计主题。

该工程由深圳市三鑫膜结构有限公司独立设计、施工。该工程于2017年4月竣工。

二、结构体系

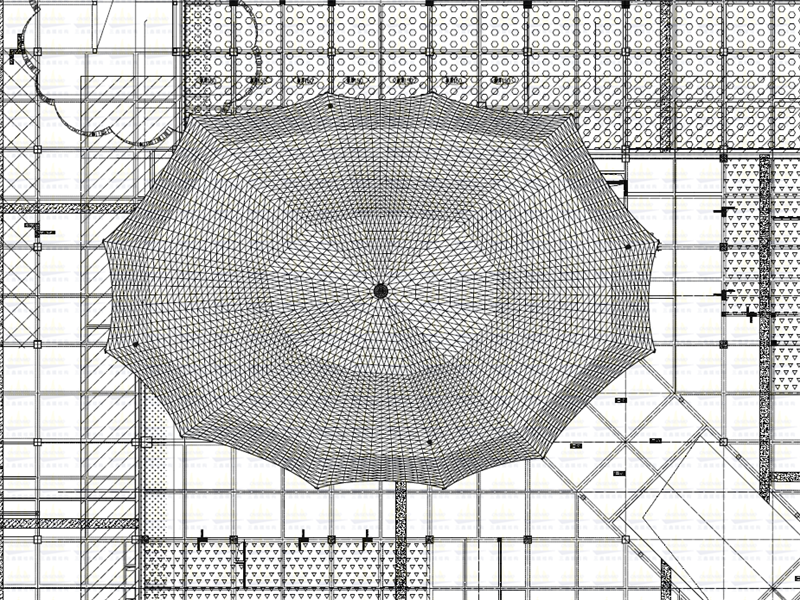

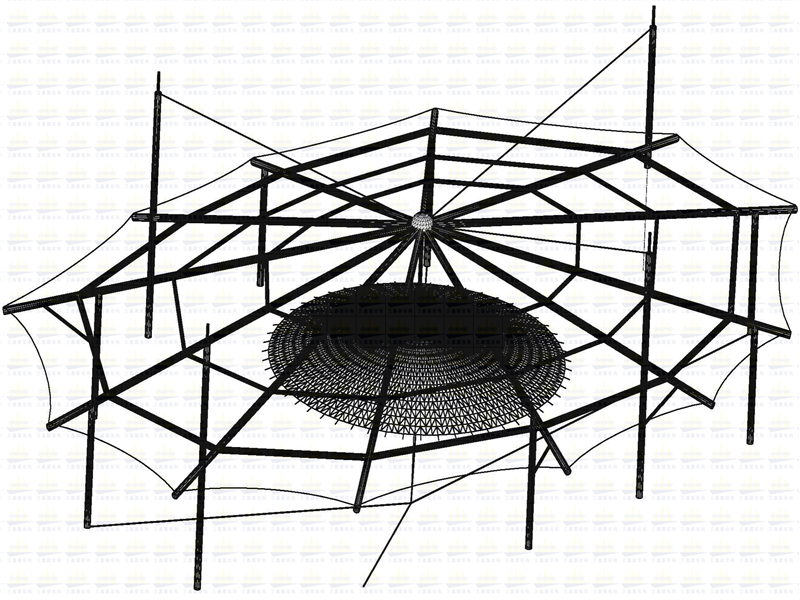

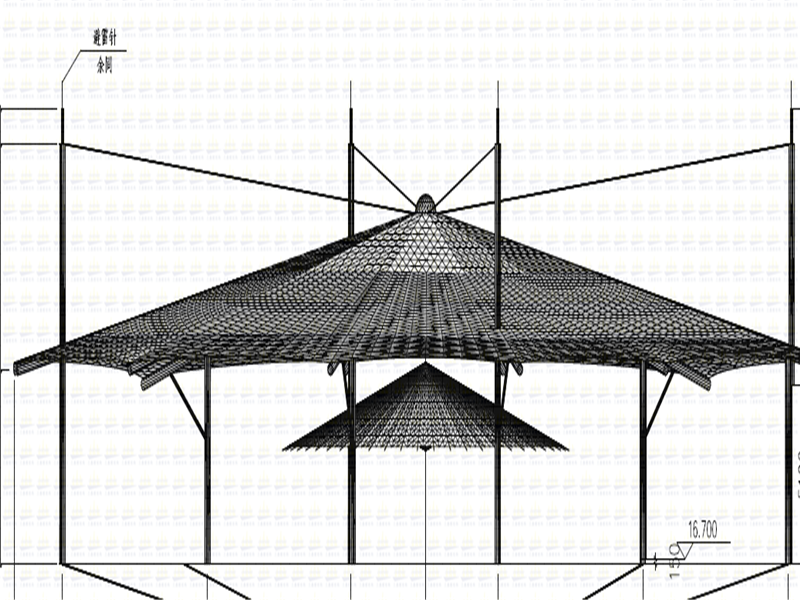

钢结构主要由钢圆管和钢索组成，建筑面积长46.503m、宽33.298m、高13m,最大悬挑距离为21m。整体结构由十二榀钢架组成；钢架末端由一个重达两吨的焊接球组成，为保证整体结构的挠度，支撑结构采用钢索结构，控制整体结构位移；由于需采用组织排水，屋面结构需增加天沟；

结构的主要荷载由屋面结构（膜结构荷载）传递到空间钢圆管，再由钢圆管传递到钢柱，之后再传递到基础。膜结构为体现建筑的主体效果及设计要求，采用ETFE膜材。ETFE相比于传统屋面，具有更好的透光率，耐用性；更加安全，经济性；

膜结构设计深化过程中，每一片膜都要根据钢结构分格的尺寸对应的深化设计。钢架的每个分格的尺寸角度都不相同，所以每一片膜材固定的附属结构，节点，膜片都要单独的进行设计、裁剪、安装。
