第26届山东省运动会临沂奥体中心索系膜结构(第九座)
项目介绍

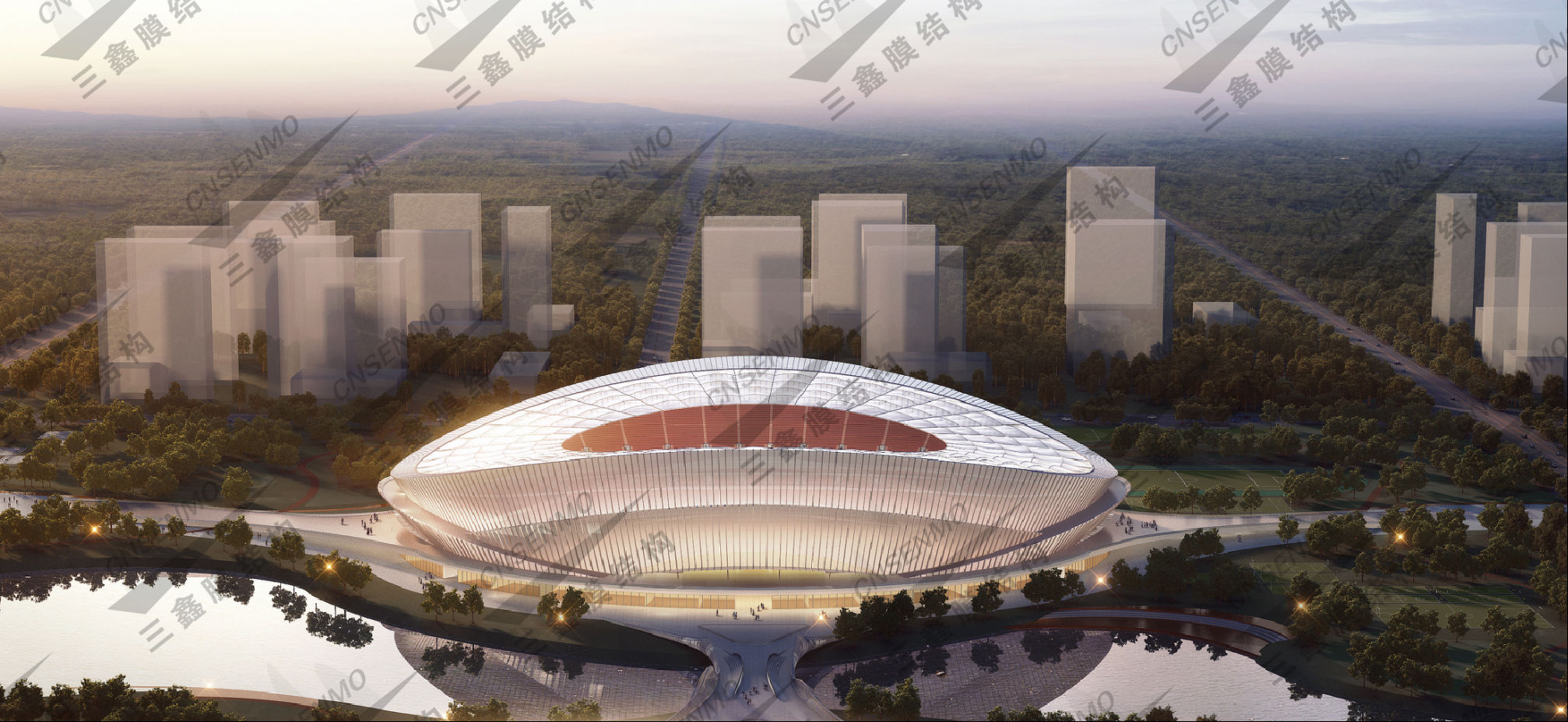

临沂市奥体中心位于临沂市兰山区北城新区西安路以北、兰州路以南、沭河路以西、孝河路以东,以柳青河为界,以东为东区,以西为西区。奥体中心总用地面积925亩,占地近1200亩,概算总投资76.62亿元,总建筑面积49万㎡。项目主要包括:体育场57086座(全部为固定看台)、12万㎡,体育馆13878座(其中固定看台8445座,活动看台4084个,贵宾席270,包厢席1043,残疾人座席36)、12万㎡,游泳跳水馆1577座(普通座席1485个,贵宾座席88个,无障碍座席4个)、4.7万㎡,全民健身中心15.2万㎡,羲之文化中心5.4万㎡,地下停车场等7.3万㎡。项目建成后可承办全国性的大型综合体育赛事和国际单项赛事,项目在体育赛事主体功能为主的基础上,同时增加市级应急避难场所、国家标准救灾帐篷、方舱医院及配套设施建设条件,满足应急避难需求,是集应急避难、运动健身、休闲娱乐为一体的综合性大型奥林匹克公园。游泳跳水馆总建筑面积约4.7万平方米,容纳座位1577座,为甲级中型游泳馆,主要设置有比赛大厅、训练馆、水上亲子活动中心等。

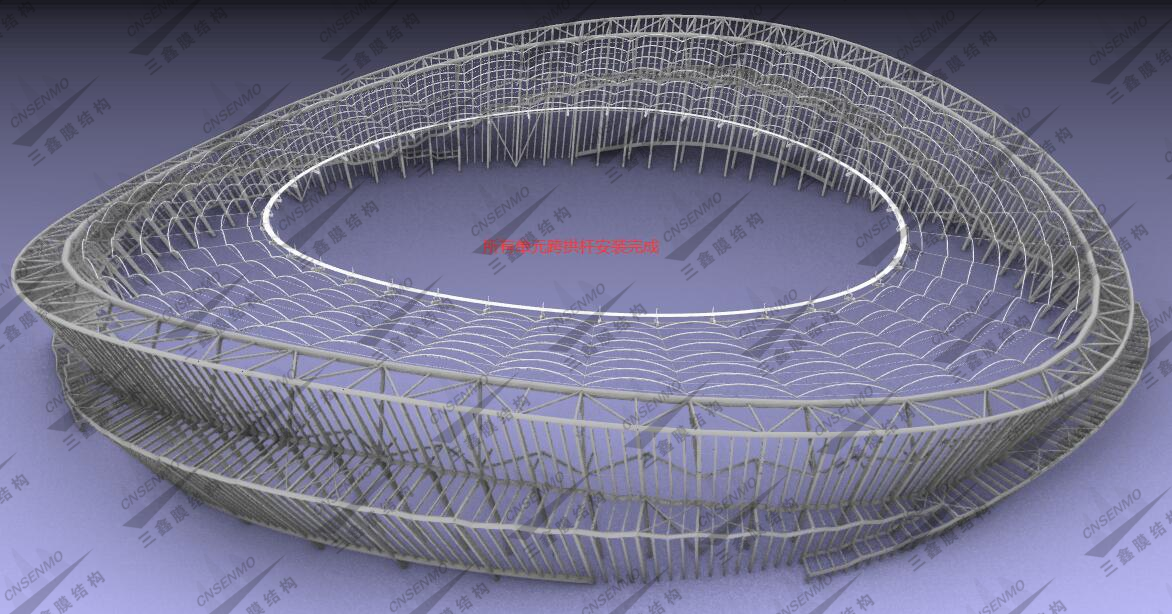

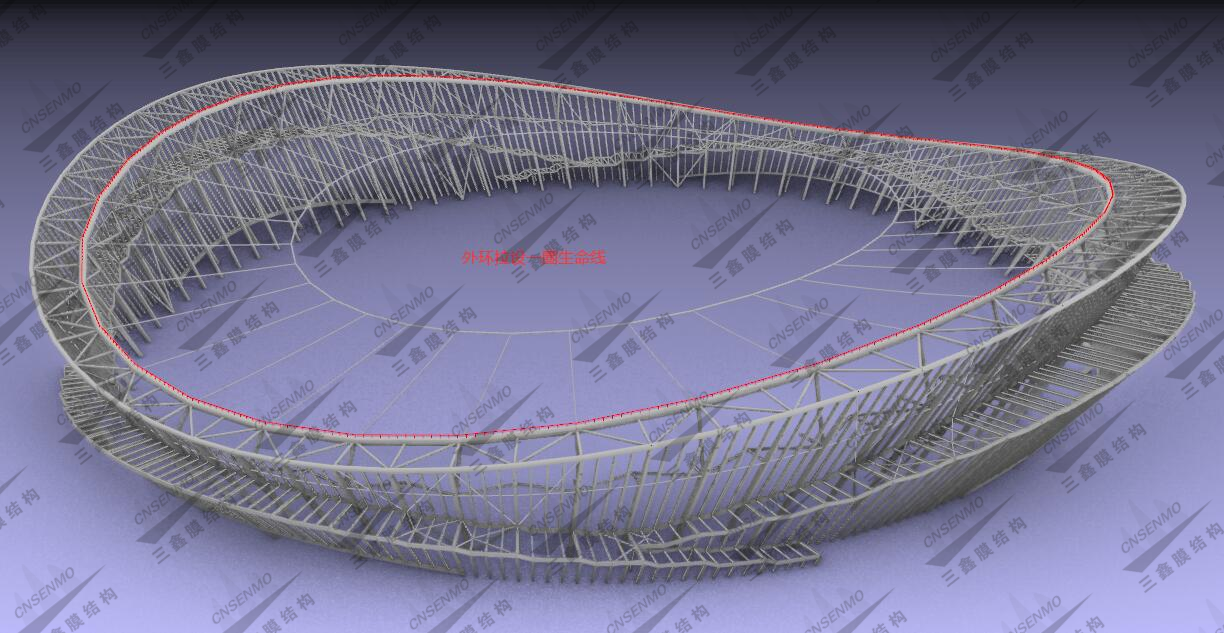

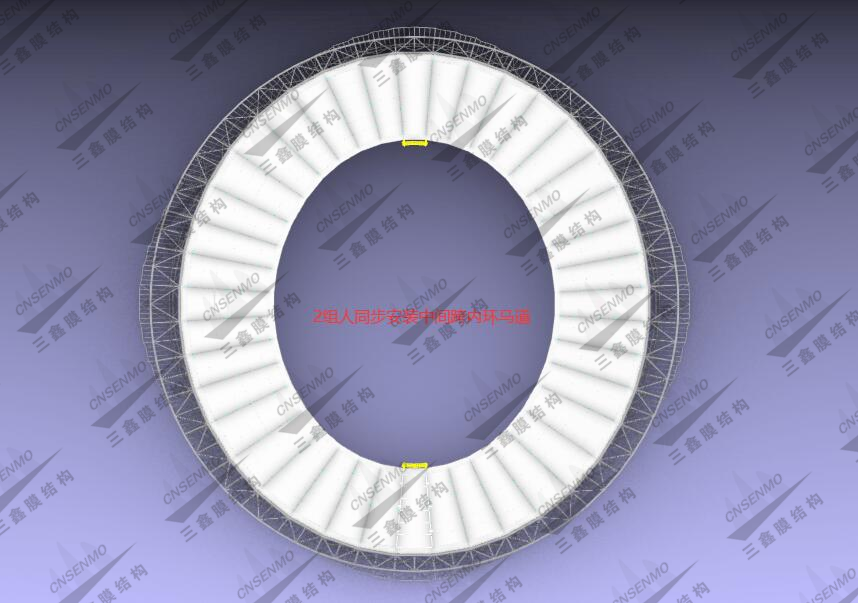

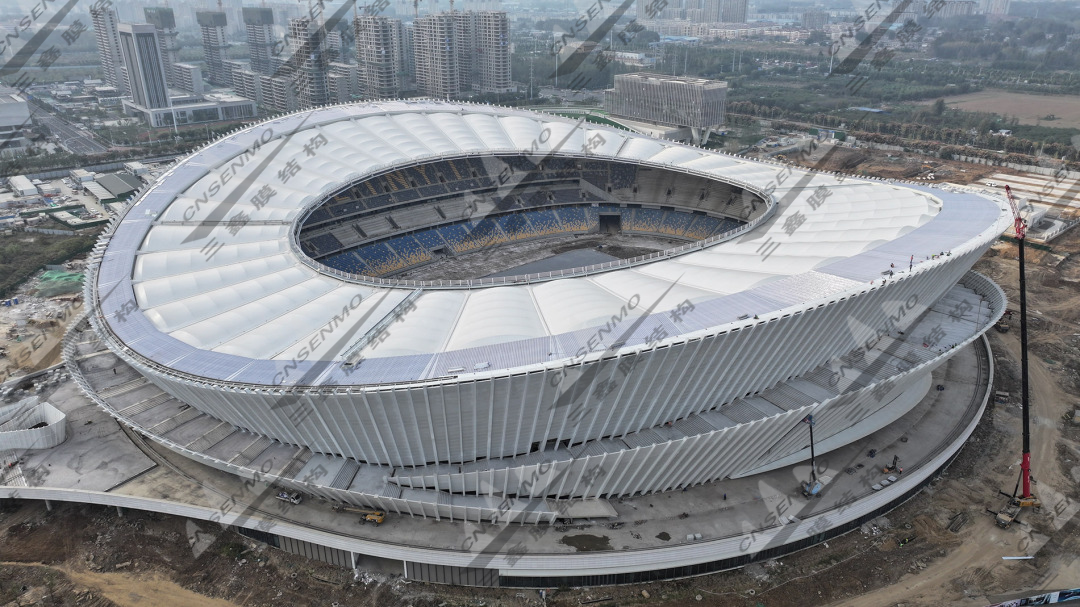

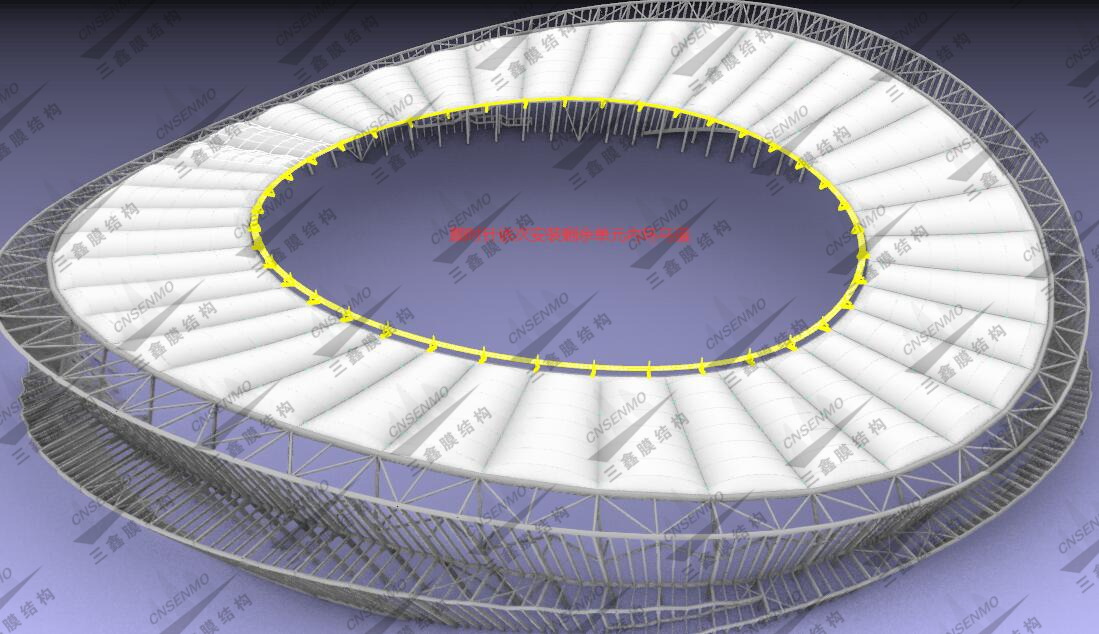

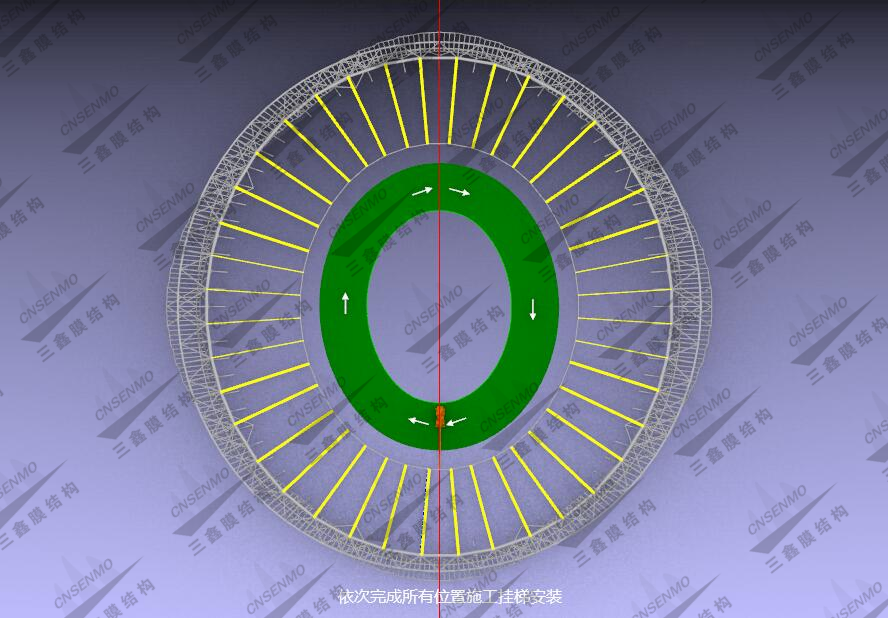

项目膜结构由钢拱杆、内环马道、屋面膜(主索部分)组成。内环环索及相邻经向索及外环结构组合为近似于扇形单片膜,通过各扇形单片膜构成体育场整个屋面膜结构。展开面积约30000㎡,采用进口PTFE膜材料,防火等级B1级,膜材料正常使用寿命30年,膜材保质期15年,膜结构安装高度:外环最大高度48米,每片膜长度约45--50米。单片膜跨度:膜外环宽15米,内环宽约12米,共计分成40片膜。膜与索链接采用U型锁扣拉接。膜结构由深圳市三鑫膜结构有限公司深化设计及施工。
