广钢集团污染土修复气膜项目

工程名称:广钢集团白鹤洞地块(北区)污染土壤清挖、运输、暂存及EPC设计施工总承包工程

建设地点:广东省广州市

竣工时间:2015年03月

施工单位:深圳市三鑫膜结构有限公司

一、工程概况

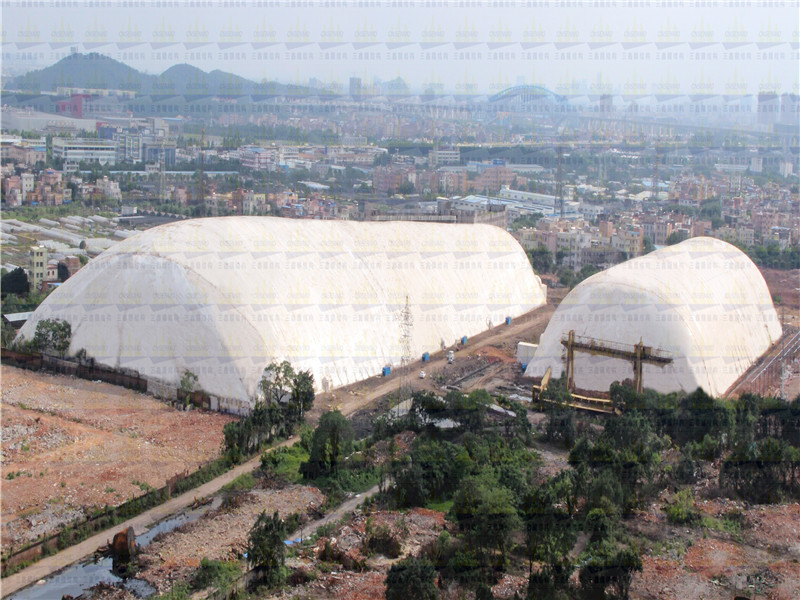

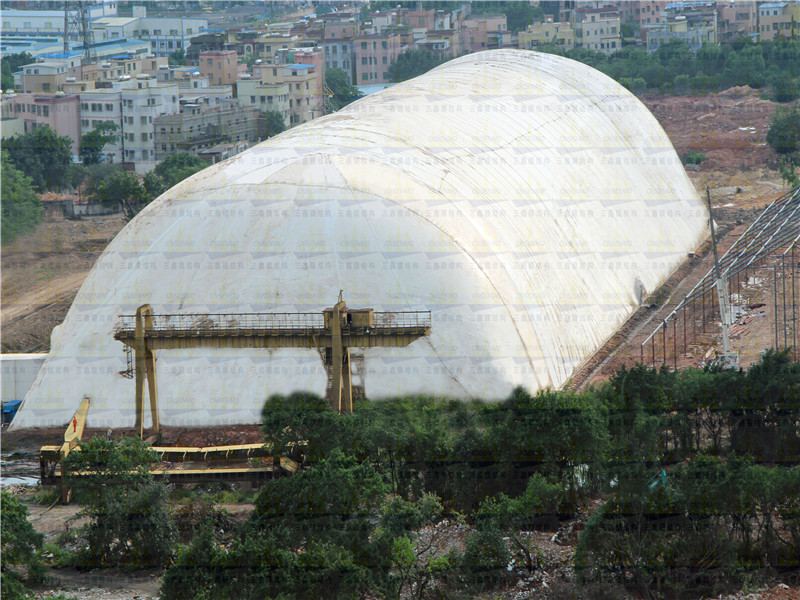

该工程位于广州市广州钢铁厂内,是国内首个超大跨度土壤贮存项目,也是亚洲地区第一个超大跨度异型气膜。该项目所采用膜材的抗拉强度(经向/纬向)7900/7200N/125px,设计风速27m/s,防火性能为B1级,达到ASTMZ-136标准。此项目融合建筑结构系统、消防系统、风速监控系统、气压控制系统、全智能PLC监控系统等,先进科技为气膜建筑功能提供全面的保障。

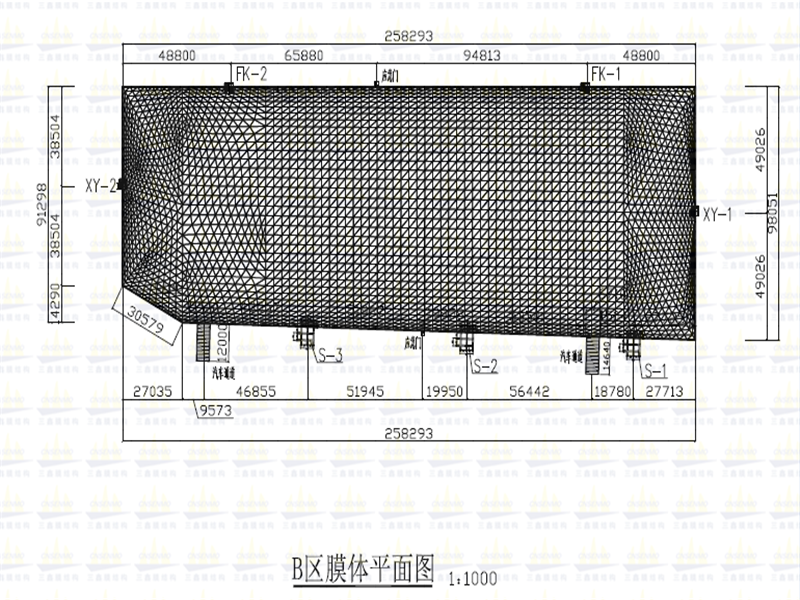

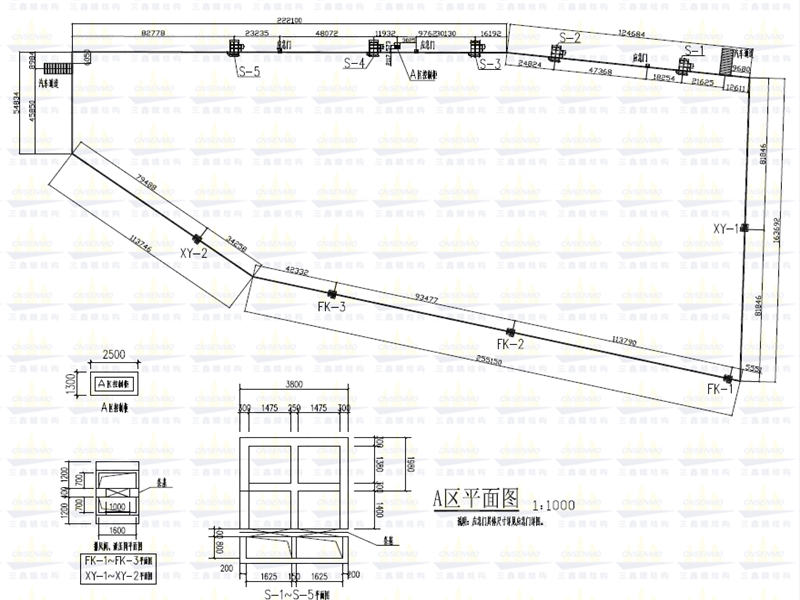

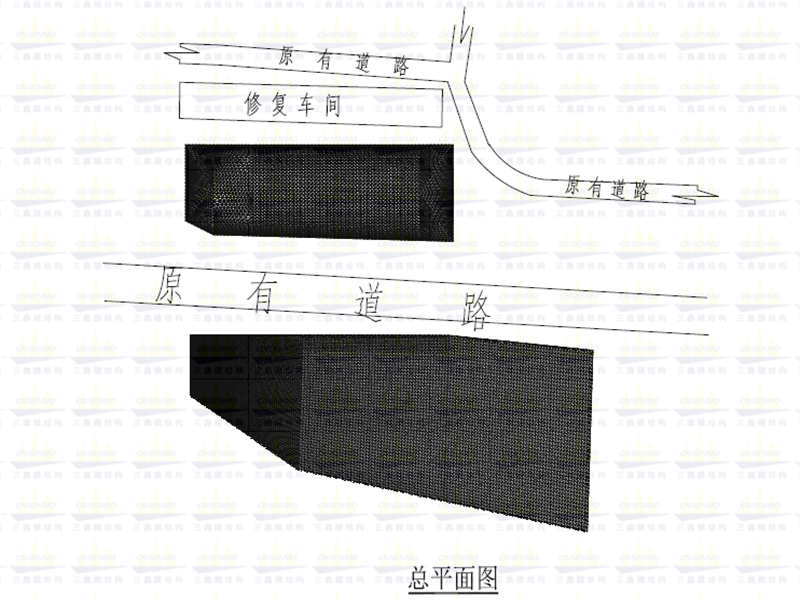

该项目分A区及B区气膜结构,总计投影面积57130平方米,其中A35150平方米、B21980平方米,A区最大净跨度151米,B区最大净跨度106米;工程的特点有:

1、建筑采用大跨度气膜结构对土壤区进行覆盖,有效防止雨水造成渗滤液产生,保护地下水资源,气膜的覆盖对现场环境进行了保护,有效抑制现场恶劣环境造成空气污染。污染物集中存放于气膜内,科学集中修复污染物。可防止因雨水冲刷导致的污水渗漏,有效保护地下水。本身的密闭性可将臭气密闭于膜内,经处理后再有组织排放出去,防止对大气的污染。气膜拆装简便、易转移可多次重复使用、节约成本等优势,在环保修复方面具有突出的优势和广阔的前景。

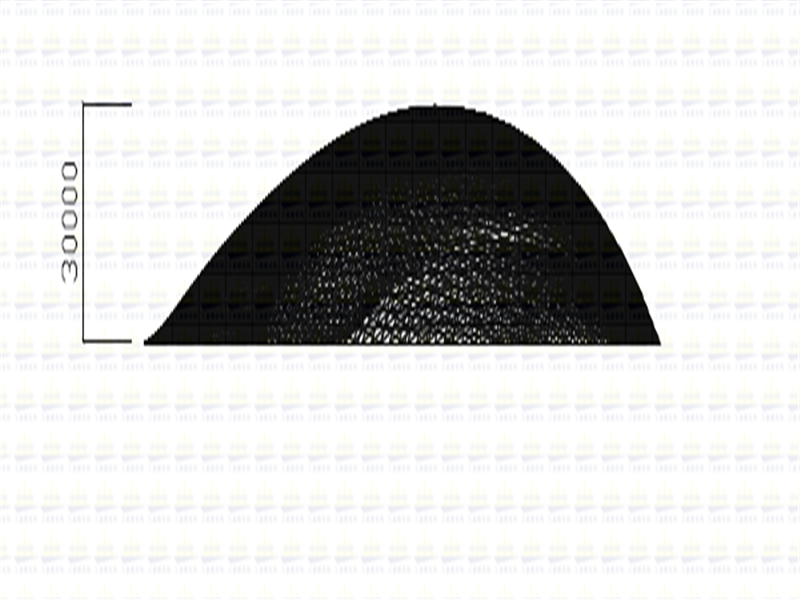

2、建筑最大净跨度151米,内部无梁无柱,同时广州处于台风多发地带,如此大的柔性气膜结构如何有效抵抗大风侵袭是本工程最大难点。膜结构对风荷载比较敏感,结构分析中发现风对该项目结构有很大的吸力。对膜材布设钢索网有效的抵抗风荷载作用。

3、该工程完全依靠自己技术力量实施,在大跨度气膜、智能综合性建筑设计、施工方面取得了重要的突破。

该工程完全由深圳市三鑫膜结构有限公司独立进行深化设计、制作及安装工程于201503月竣工。

二、结构体系

气膜原理简介

气膜结构以特殊建筑膜材作为建筑外壳,配备一套智能化的机电设备在气膜建筑内部提供空气的正压,利用气膜内外的气压差支撑整个建筑并形成漂亮的外观造型。通常膜内外气压差为250pa,约0.0025个大气压(相当于正常建筑1层与9层的气压差),在膜内活动的人感觉非常舒适。

膜材:建筑采用高强度PVDF膜材,抗拉强度已经和等厚的建筑外钢板相当。

钢缆:膜外整体覆网状钢缆以保证结构的稳定性。

汽车通道门:汽车通道门采用以钢混结构为主体框架,配备双扇密闭式互锁门,容易操作,安全稳定;

基础锚固系统:采用气膜建筑专用锚固件,具有优异的气密效果和易安装易拆卸的特点;抗老化,耐腐蚀,不对膜材造成伤害。该锚固系统还将建筑膜材的张力均匀分摊到基础梁上,消除了常规螺栓锚固所具有的点荷载。

应急门:即消防出入口,主要是紧急情况逃生之用,具有开启后自动锁闭功能;配备玻璃观察窗和应急灯;钢制门框铝制门板,门板内设保温材料。由于门内侧承受稳定膜内压,应急门无需外力就可向外推开,同时借助气膜内压,开启后会自动关闭。此设计已获得建筑规范和气膜协会设计标准的完全认可。

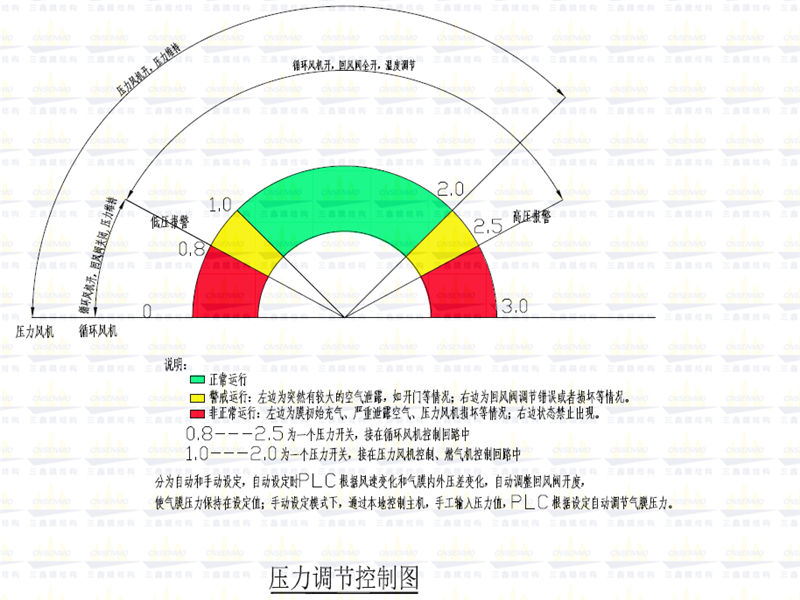

智能控制系统: 对气膜进行的全面监控,根据膜内环境变化自动调节控制运行状态;控制系统采用知名品牌元器件;对设备运行、风量、压力等具有完整的数据记录及查询功能,具有多重的事件报警机制(压力警报、风速警报等)。
