工程名称：贵州省福泉市体育中心钢膜结构工程

建设地点：贵州省福泉市

竣工时间：2014年08月

施工单位：深圳市三鑫膜结构有限公司

一、工程概况

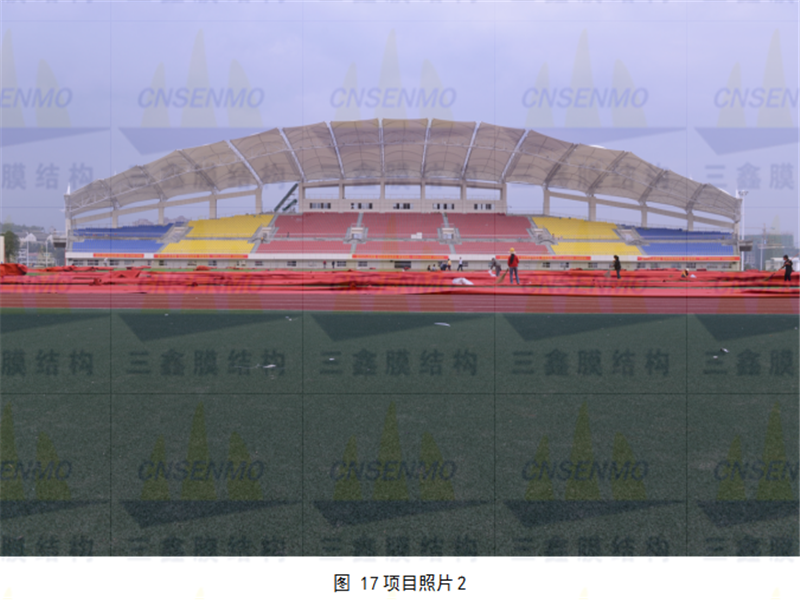

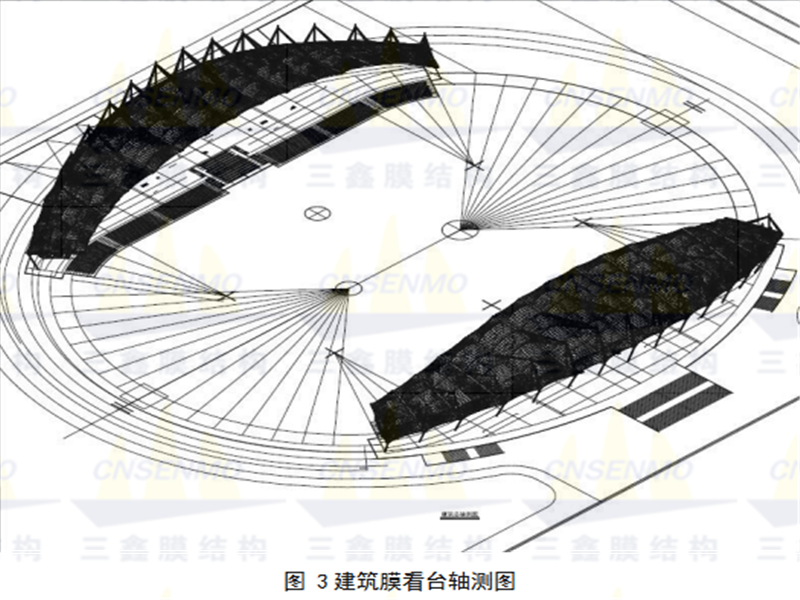

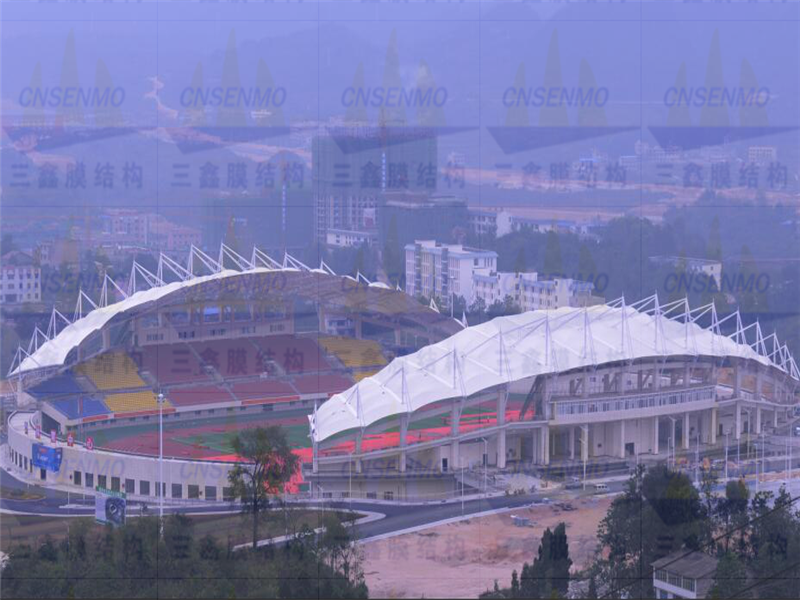

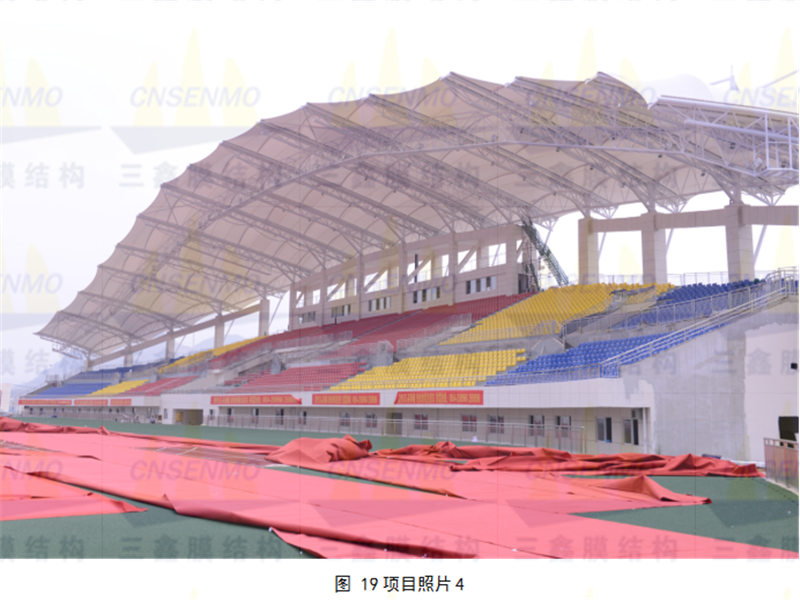

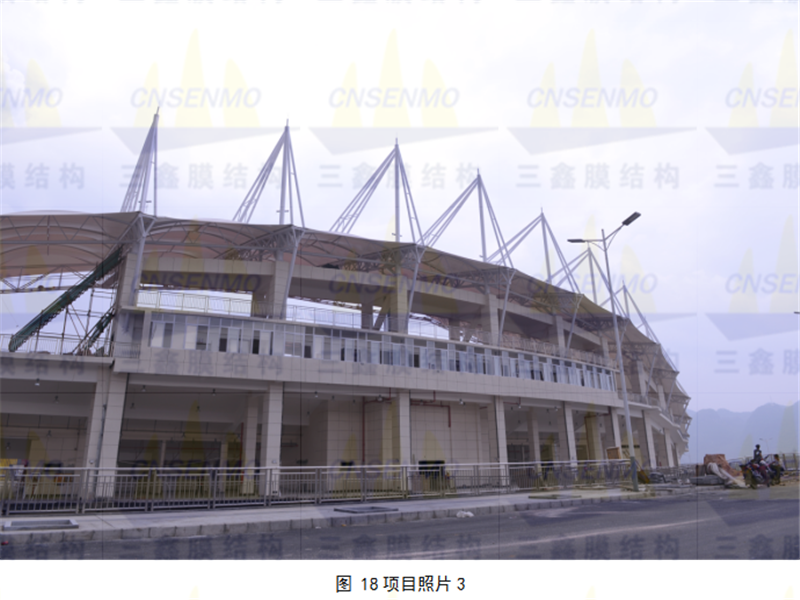

福泉市体育中心位于贵州省福泉市城厢镇城郊村，其中体育场钢膜结构工程膜展开面积为17100平方米，采用钢膜结构悬挑形式。整个体育场看台膜结构东、西对称布置，单向悬挑，最大悬挑长度达32.1米。工程特点：

1、本工程分为对称的东、西两个看台。每个看台的膜结构单体，建筑长度达到161.4米、宽度41米，最大高度为32米，结构单体面积很大，钢结构吊装工作量大，并且桁架吊装需要多台吊车同时协作配合吊装。

2、看台膜结构采用钢膜结构悬挑形式。现场需要覆盖看台的面积很大，并且需要悬挑长度达32.1米，对结构的布置、选型、设计提出很大挑战。由于结构悬挑长度很大，高度也比较高，钢结构吊装要保证构件定位准确，构件对接焊接位置的准确定位，以及局部吊装后对构件的临时固定也有很高的要求。

3、膜结构整体方向为东西悬挑结构，在南北方向为弧形结构，但看台平面建筑为圆扇形，整体结造型构协调现场周围环境，增加了设计的难度。

福泉市体育中心体育场膜结构工程由我司独立设计、施工，充分体现了我司在钢膜结构的设计能力和施工技术力量。

工程于2014年08月竣工。

二、结构体系

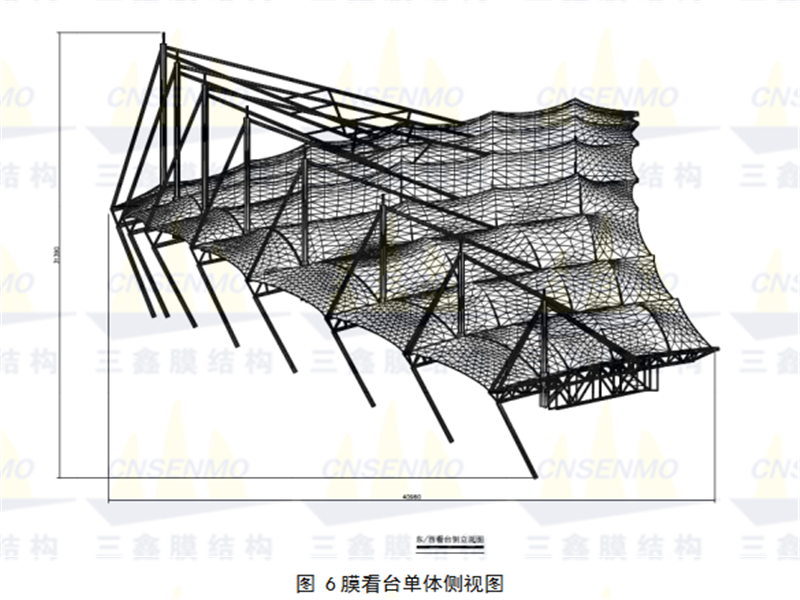

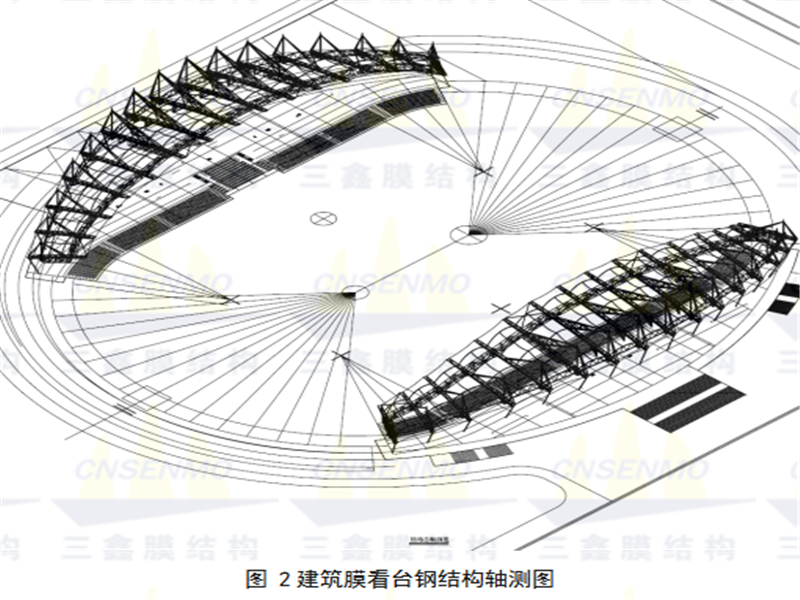

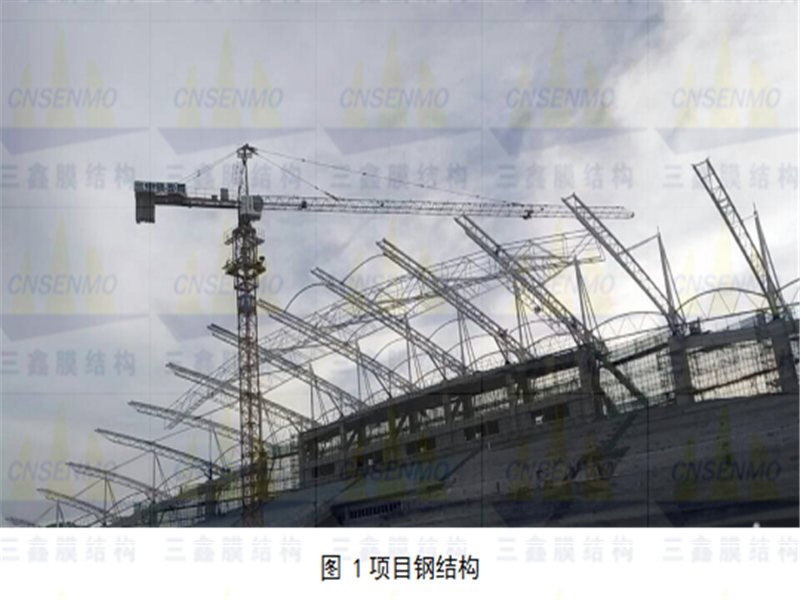

单个看台整体结构采用22根立柱支撑，16榀主悬挑桁架梁，15榀次拱拱桁架，54根拱形杆件，59根次拱拱形杆件，30根钢索和马道。杆件连接均采用空间钢管骨架结构，整体钢结构空间节点各不相同，每个构件连接位置的相贯焊接。

立柱采用单管形式，作为整体结构的固定结构，承受整体上结构的受力，把上部整体结构的受力传递到下部结构看台混凝土结构。主桁架设置双柱和拉杆，合理分配和减小悬挑主梁在柱脚产生的弯矩。

16榀主桁架支撑着整体结构的大部分重量，同时最为整体结构控制变形的主要结构，结构形式采用三角形空间桁架，增加了主桁架在各个方向上整体刚度，抵抗外部荷载及自重引起的变形。

15榀次拱拱桁架连接杆在立柱之间，起到对立柱的侧向支撑，同时对主悬挑桁架起到侧向稳定支撑。

54根拱形杆件为主桁架结构的上部支承，起着调整各主拱桁架间的内力分配，同时作为主拱桁架的侧向支撑，传递侧向水平荷载、提高整体结构的侧向稳定性。同时支撑着上部膜面结构。

59根次拱形杆件，作为拱形杆件的侧向支撑，传递侧向水平荷载、提高拱形杆件的侧向稳定性。

30根钢索使用在主桁架前后两端，同时对主悬挑桁架起到侧向稳定支撑。

30根钢索和膜面结构一起的张拉找型，整体结构的前后端出现了优美的弧线结构。

马道整体悬挂于主桁架的下方，方便结构维修。
