工程名称：圆通国际杂技马戏剧场项目钢膜结构工程

建设地点：云南省昆明市

竣工时间：2016年11月

施工单位：深圳市三鑫膜结构有限公司

一、工程概况

本工程为云南省昆明市圆通山剧场膜结构工程，位于云南省昆明市。整个建筑物呈大象外形，总面积约12100平方米，主要采用PVDF膜材。建筑结构采用桁架结构，由两榀横向拱形桁架、一榀纵向拱形桁架、两榀水平环形桁架及若干连接杆组成。本项目为马戏团表演场所，表演时需要产生诸多的光污染及噪声，为使场馆内外达到隔离的效果，室内活动产生的各种污染不致影响到外部的行人和居民，结构覆盖内外两层膜材，其中外层覆盖彩色膜材，象身、象鼻、象耳等不同部位，采用不同的颜色，以期达到预期的卡通效果。外层膜有绿色PVC膜材、蓝色PVC膜材、白色PVC膜材和30%透光PVC膜材等几种。而内层膜则采用黑色膜材，能有效阻止室内强光对外照射。

工程特点有：

1、该工程单片膜面积较大，大部分达300平方米左右。

2、钢结构跨度大、高度高、所有工作面均为高空作业、最高点高度达26米，斜度落差大，顶部为较陡的曲面，施工人员行走和站立均不易，对现场安全施工提出了更高的要求。

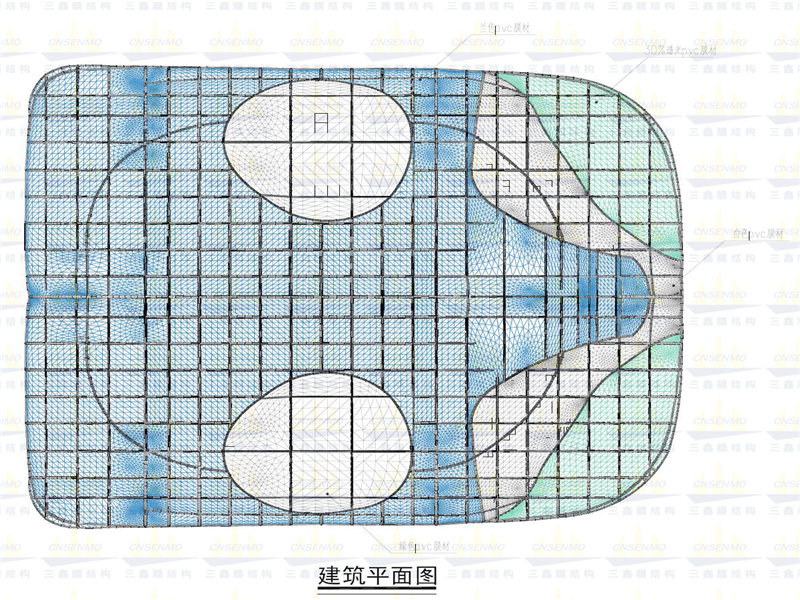

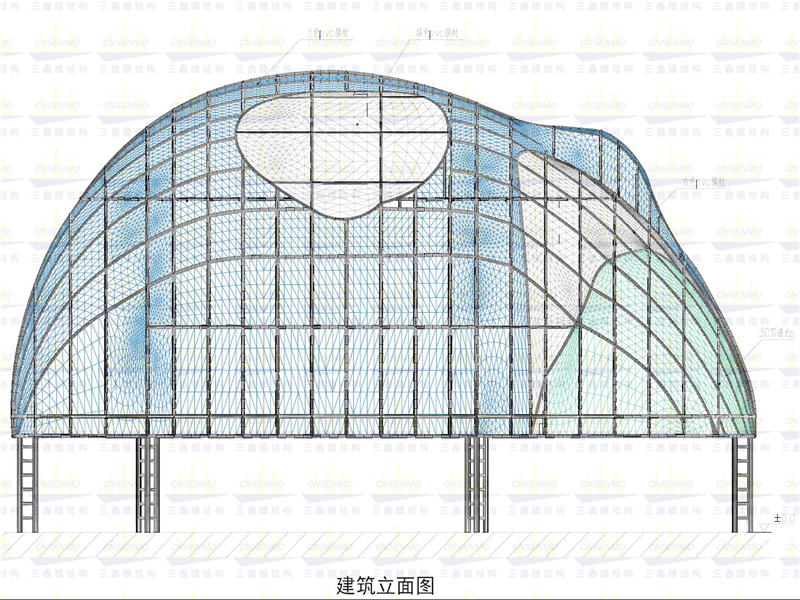

3、膜面采用建筑彩色膜材与普通透光率膜材搭配组合，对膜结构裁剪分析需要分区域进行，加工制作组合膜片。

4、该工程结构设计新颖，采用桁架拼接的形式，搭建需要的卡通形状，水平桁架与立面桁架互相搭接。施工过程需要进行过程分析，从而使结构稳定安装。

该工程由深圳市三鑫膜结构有限公司独立设计、施工。该工程于2016年11月竣工。

二、结构体系

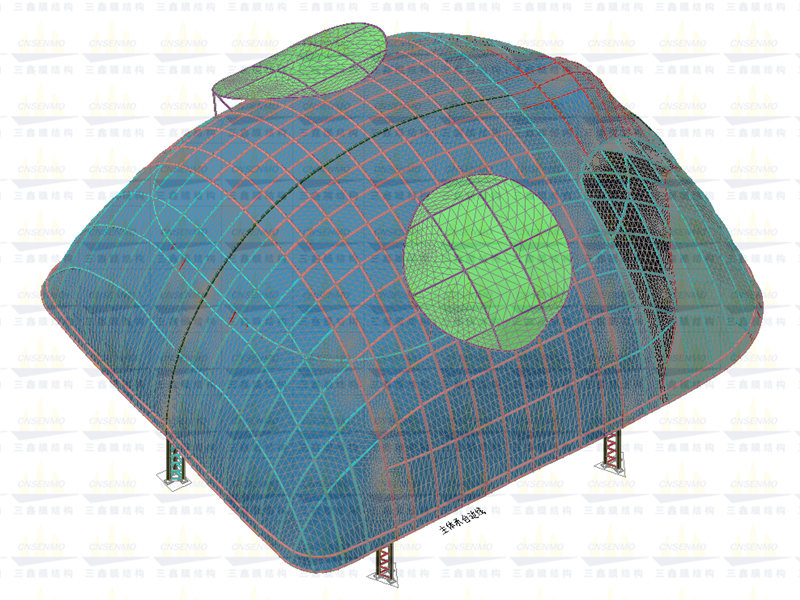

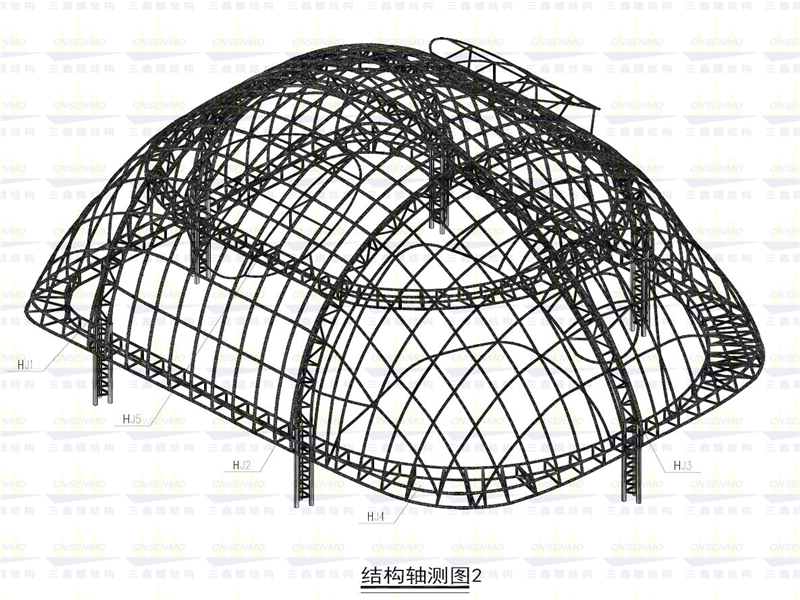

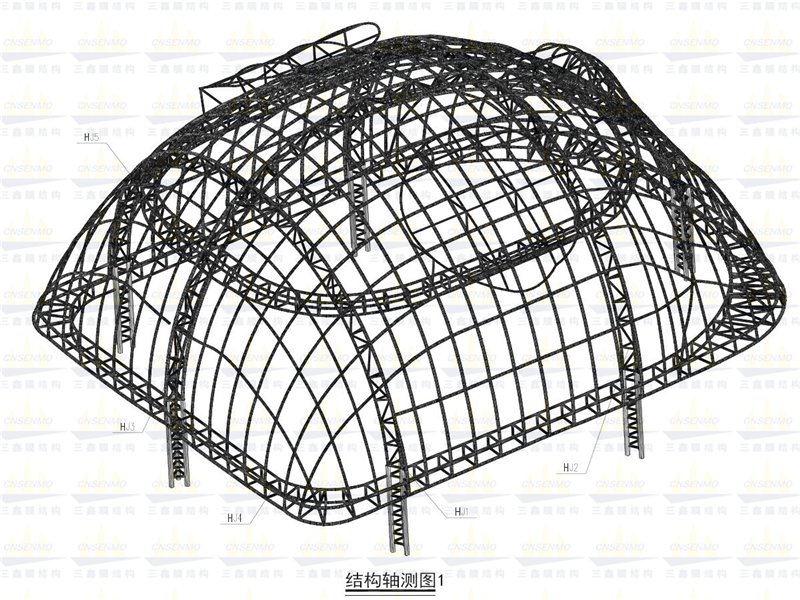

该工程为昆明动物园携手云南省杂技团有限公司在园内中心区建设的云南省首家景区定点杂技马戏表演剧场，建设单位要求方案既要美观，符合动物园特色，还要实用，所以从方案设计开始就结合实际情况，与建设方积极沟通。整体结构纵横桁架体系，膜材固定在桁架上弦杆上，整体支撑采用五个桁架落地点，三条主桁架和两个环形桁架连接，最大跨度为66米，最高点为25.7米，结构整体刚度较大。
