安康市城市绿化管理处上河街膜结构看台工程

工程名称安康市城市绿化管理处上河街膜结构看台工程

建设地点:陕西安康

竣工时间:20145

施工单位:深圳市三鑫膜结构有限公司

   一、工程概况

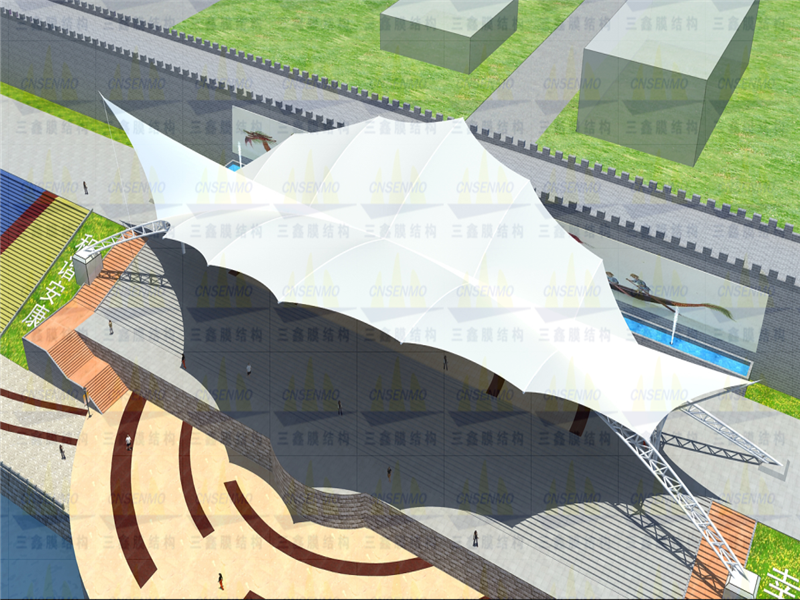

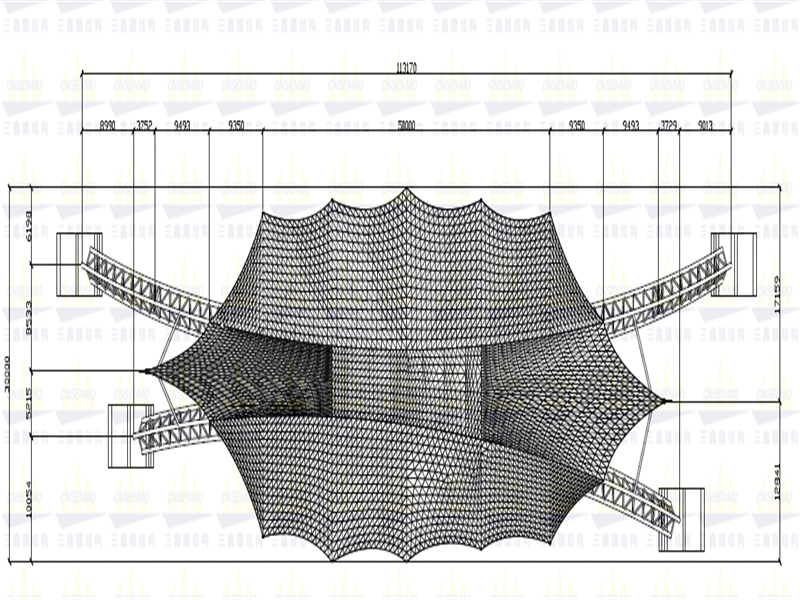

本工程位于陕西省安康市,造型为“飞龙在天”,主结构为两个主桁架,多个次桁架向外悬挑,就像展开翅膀的龙向空中飞舞。膜展开面积为3512平方米,总长度128.17米,最大净跨度为65米。

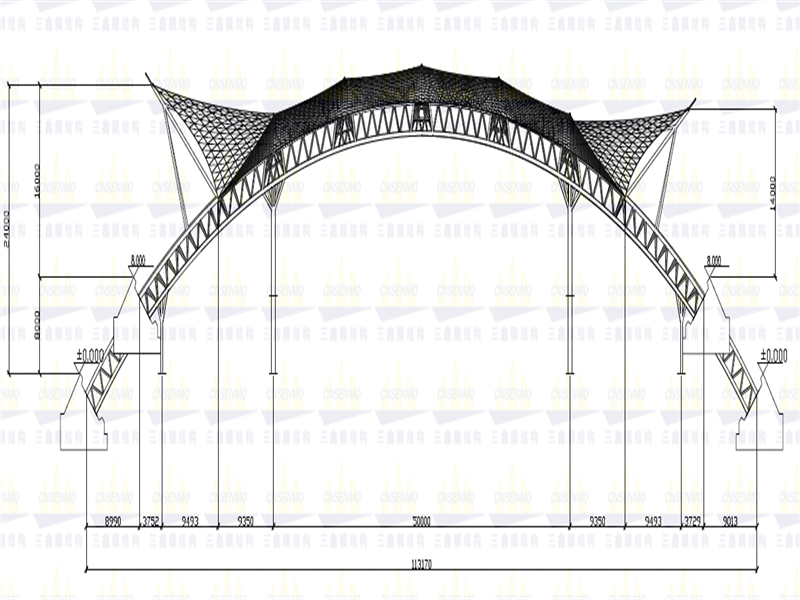

    工程特点:本工程位于河岸,主要是观察龙舟看台的膜结构,地基条件复杂,空间位置具有一定的局限性,同时要具有宽广的视野,项目设计的要求高。项目结构为空间弧形立体桁架,最大高度为26米,根据实际的加工制作、运输条件限制对钢构件的现场安装精度、安装方案要求很高。

设计理念:

项目选址于安康市汉江龙舟文化园,整体设计理念以安康市有600余年的龙舟文化为背景,在设计效果上尽量做到与江水或龙舟相寓意,达到激情龙舟赛、美好新安康的效果。

龙是五千年中华文化的主要内容。龙文化、龙图腾至今约有八千年的历史。龙是中华文化里的主要图腾、主要象征,炎黄子孙自称龙的传人。龙的文化蕴涵着中国人所重视的天人合一的宇宙观;仁者爱人互主体观的诉求;阴阳交合的发展观;兼容并包的多元文化观。百度百科中对龙的描述的标准类型是有角(多是杈型双角)、蛇身、四足。

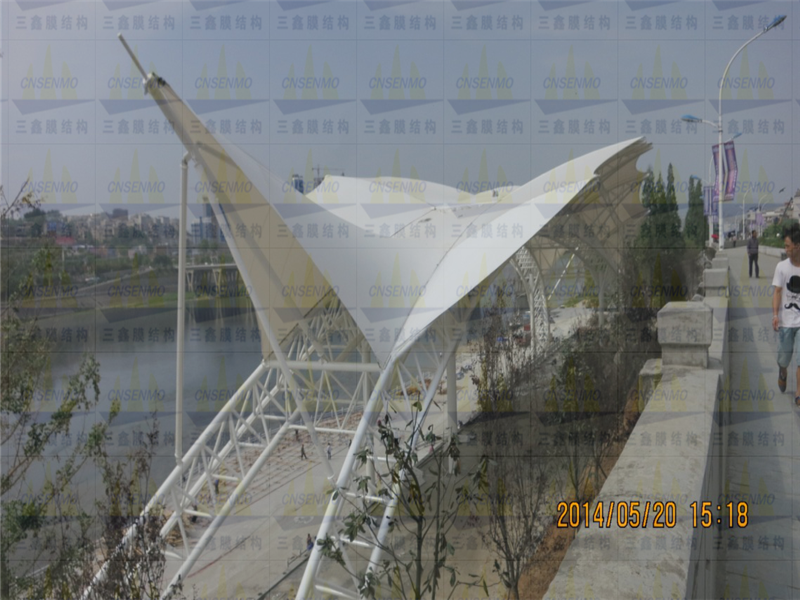

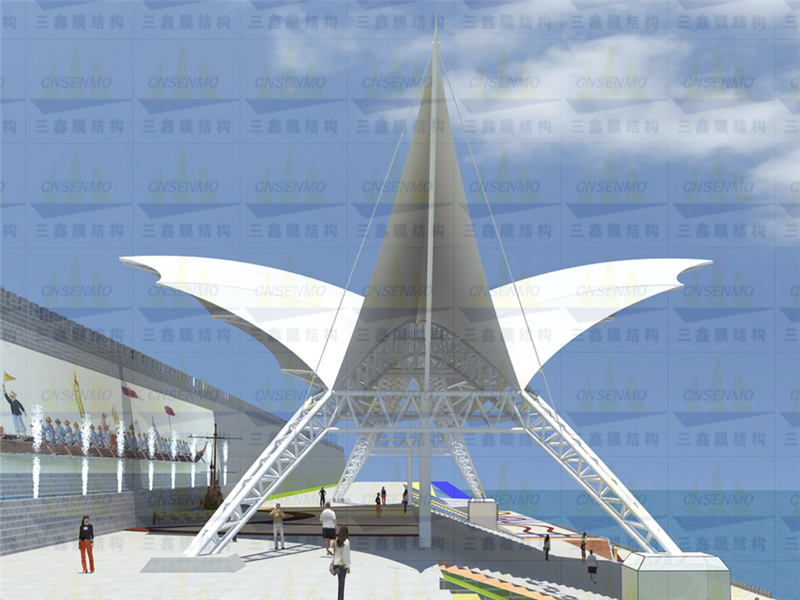

安康“飞龙膜结构”的建筑结构造型主要采用远古恐龙时期的“翼龙”的“翼“与中国 “龙”的“龙身”相结合,此膜结构造型自由,两边的翼所张开形成的膜具有强烈的线条美,给人的感觉是充满力量感,飞龙膜结构建筑头尾均采用“一高一低”张拉膜结构,主要是依靠膜自身的张拉力与支撑杆和拉索共同构成的体系,能给予人视觉上的冲击。从外观的视觉上看,由于两边的“翼”均匀高低,长短,再加上长达95米的“龙身”,仿佛给人的感觉是一条飞翔的“巨龙”。

内部环境:在阳光的照射下,由膜覆盖的“飞龙膜结构”建筑物内部充满自然漫射光,无强反差的著光面与阴影的区分,长达65米无立柱的空间视觉环境,能使看台开阔和谐。

外部环境:膜的表层光滑,具有弹性,大气中的灰尘、化学物质微粒极难附着与渗透,经雨水冲刷建筑膜可恢复其原有的清洁面层与透光性。
    该工程由深圳市三鑫膜结构有限公司独立设计、深化、制作及安装。工程于20145月竣工。

二、结构体系

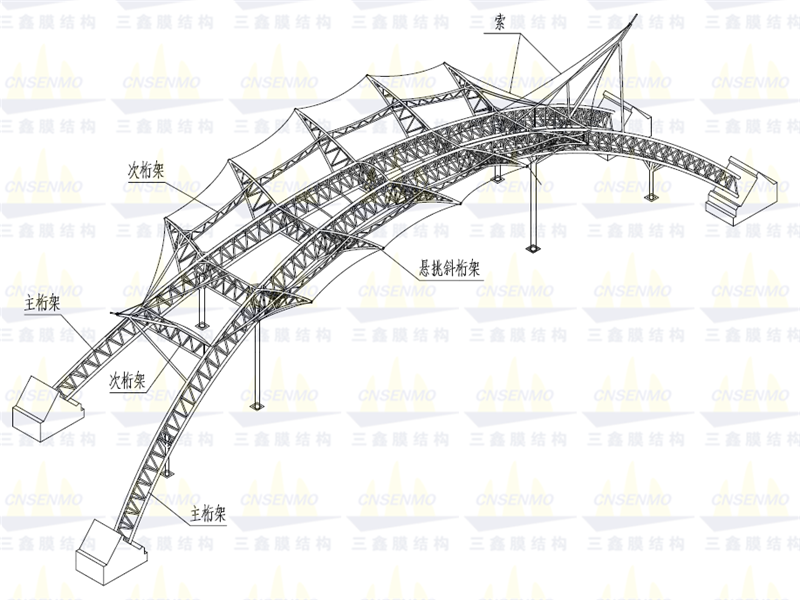

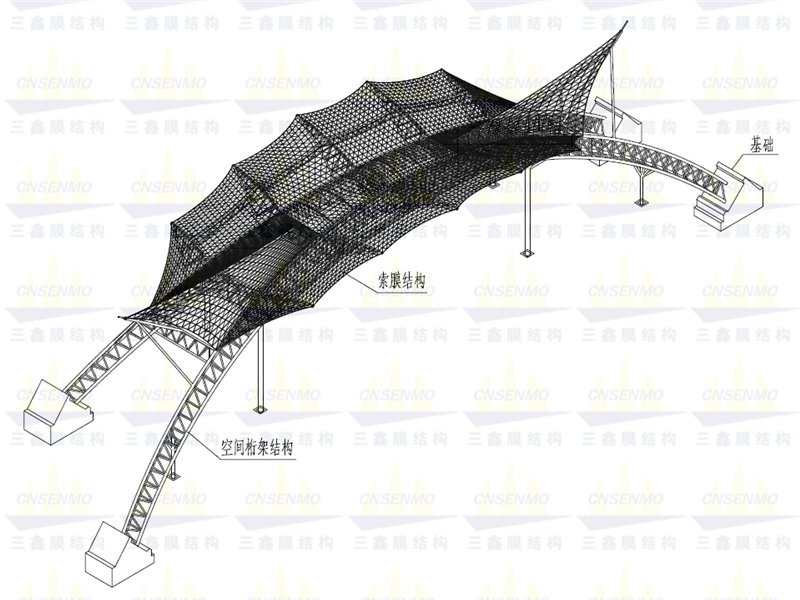

安康上河街龙舟看台膜结构为空间立体桁架结构,由2榀主拱桁架、15榀次拱桁架、10榀悬挑斜桁架、索和膜所组成。结构主要荷载由2榀主拱桁架和中间钢柱承受。主桁架、次桁架、悬挑桁架索膜结构组合成稳定体系。在结构设计时考虑主桁架跨度为114米,在结构上合理增设四个钢柱合理的控制了主桁架的跨度,从而减小了主桁架对基础的水平推力。主桁架之间用次桁架连接形成稳定空间桁架结构,悬挑次桁架结构形象的体现出飞龙膜结构的设计理念。
